使用機器
Raspberry Pi 3 Model B+
詳しいスペックはこちら
Raspberry PI公式サイト
Raspberry Pi SenseHAT
詳しいスペックはこちら
Arduino Uno
詳しいスペックはこちら
Arduino公式サイト
実験手順
① Raspberry Piの環境構築マイクロSDカードを用いてRaspberryPiの環境を構築しました。
② Arduinoにプログラムを読み込ませる
Arduinoのプログラム開発には、ArduinoIDEを用いました。
ArduinoIDE サイト
③ 回路を組み、ArduinoとRaspberryPiを繋ぐ
回路図とプログラムは、下記の"構成"に載っています。
④ RaspberryPiのプログラムを実行する
プログラムは、下記の"構成"に載っています。
構成

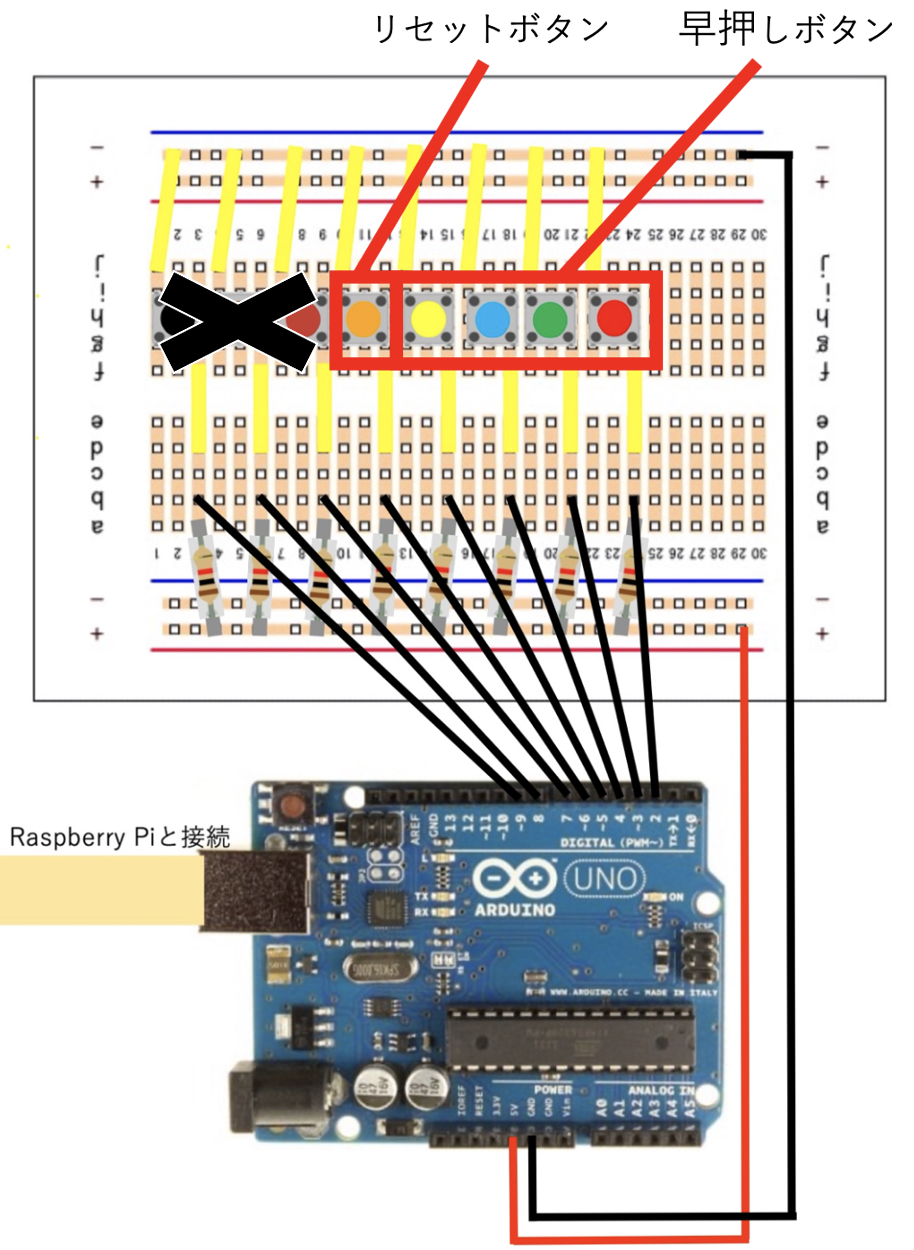

回路
タクトスイッチで作成した後に、スイッチに変え作成しました。 |
 |
 |

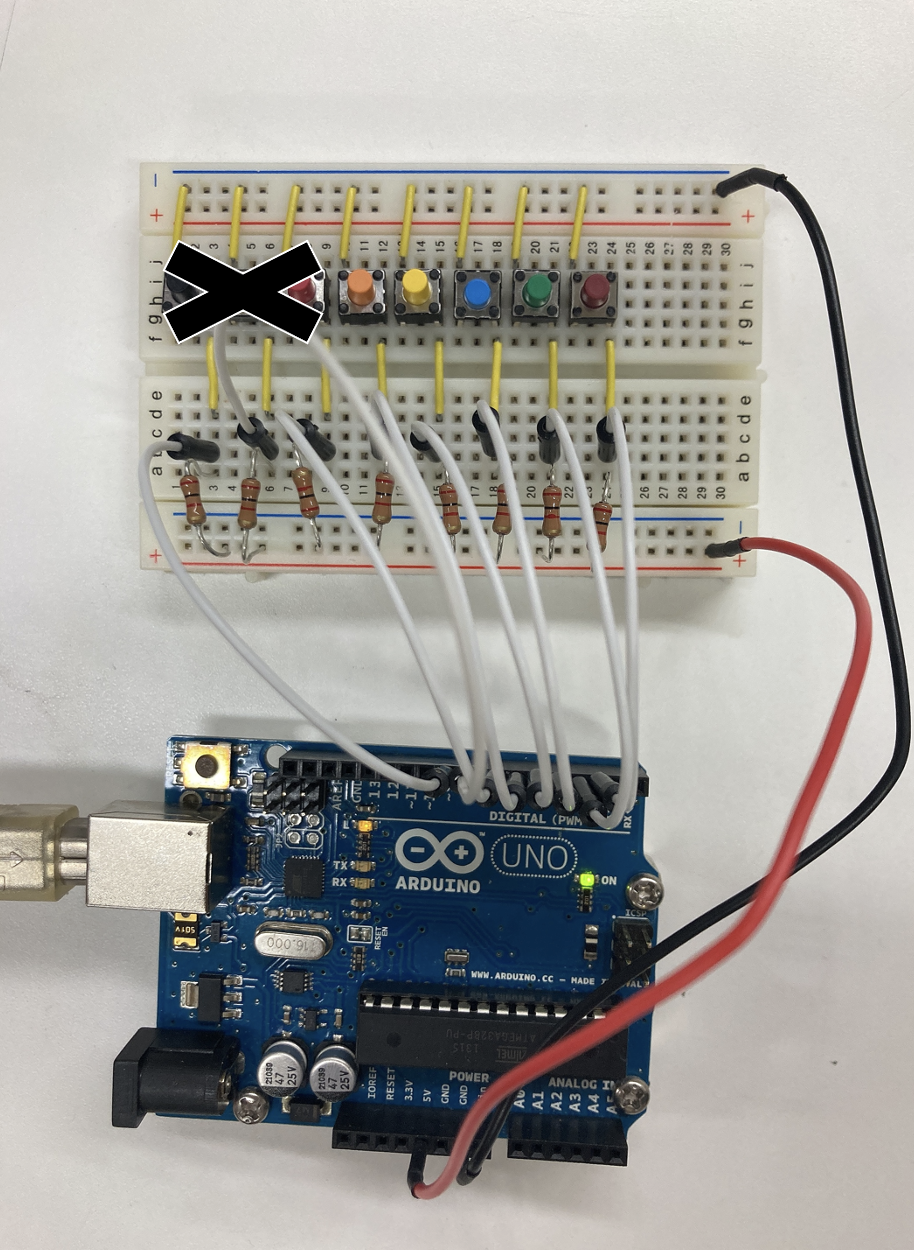

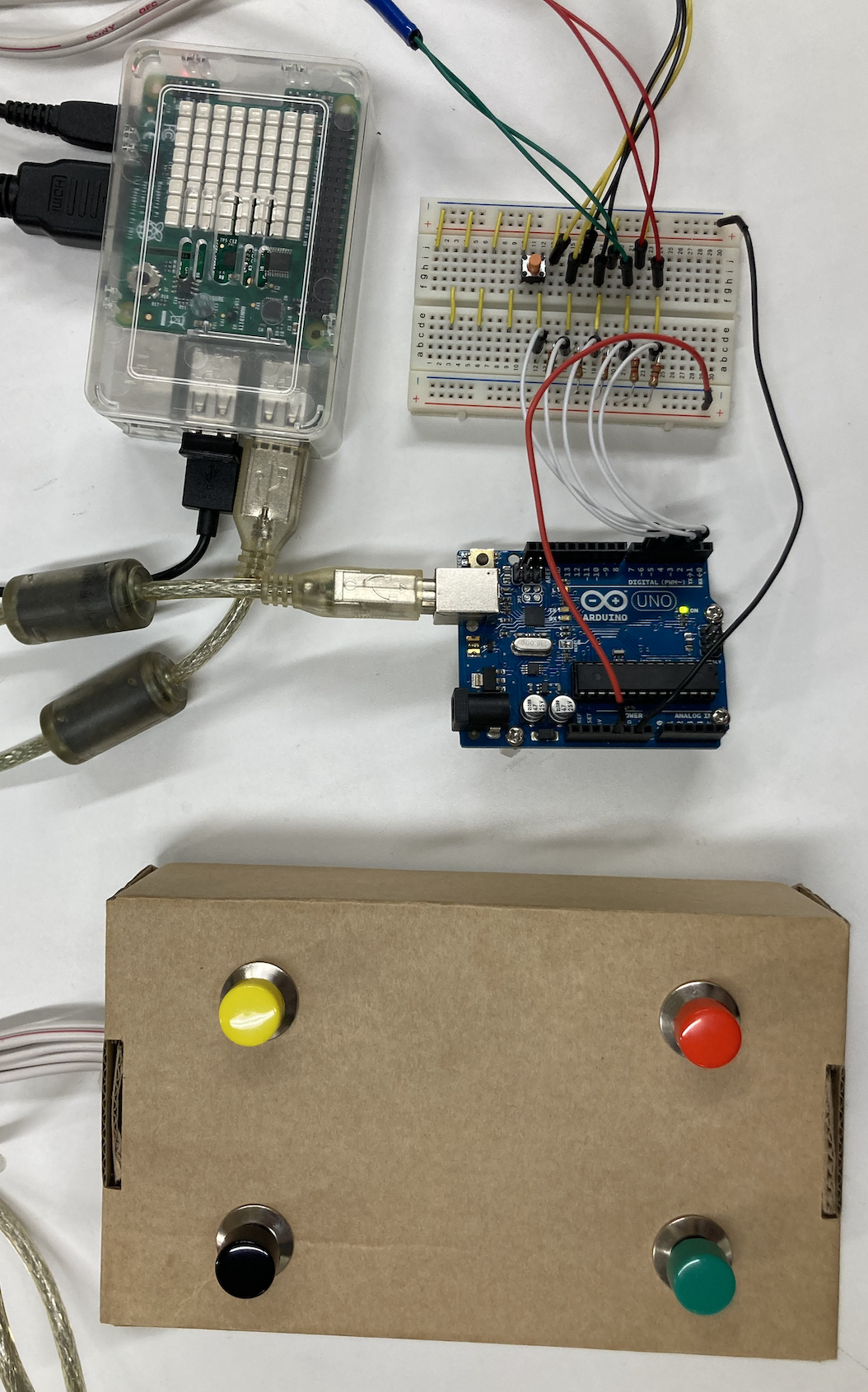

| タクトスイッチを用いた場合（画像） | タクトスイッチを用いた場合（写真） | スイッチを用いた場合 |
プログラム

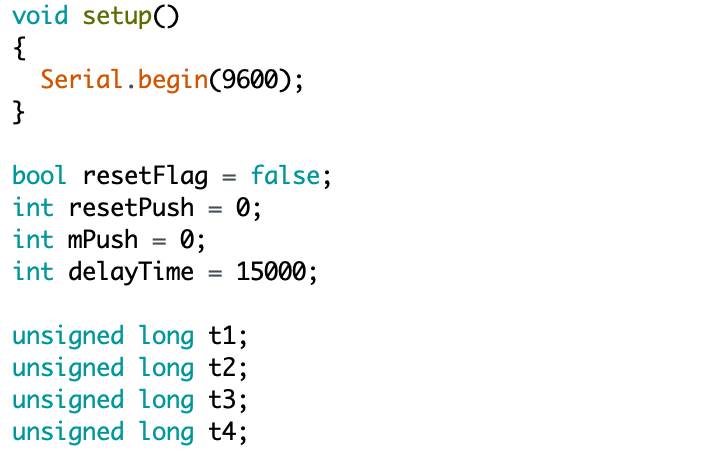

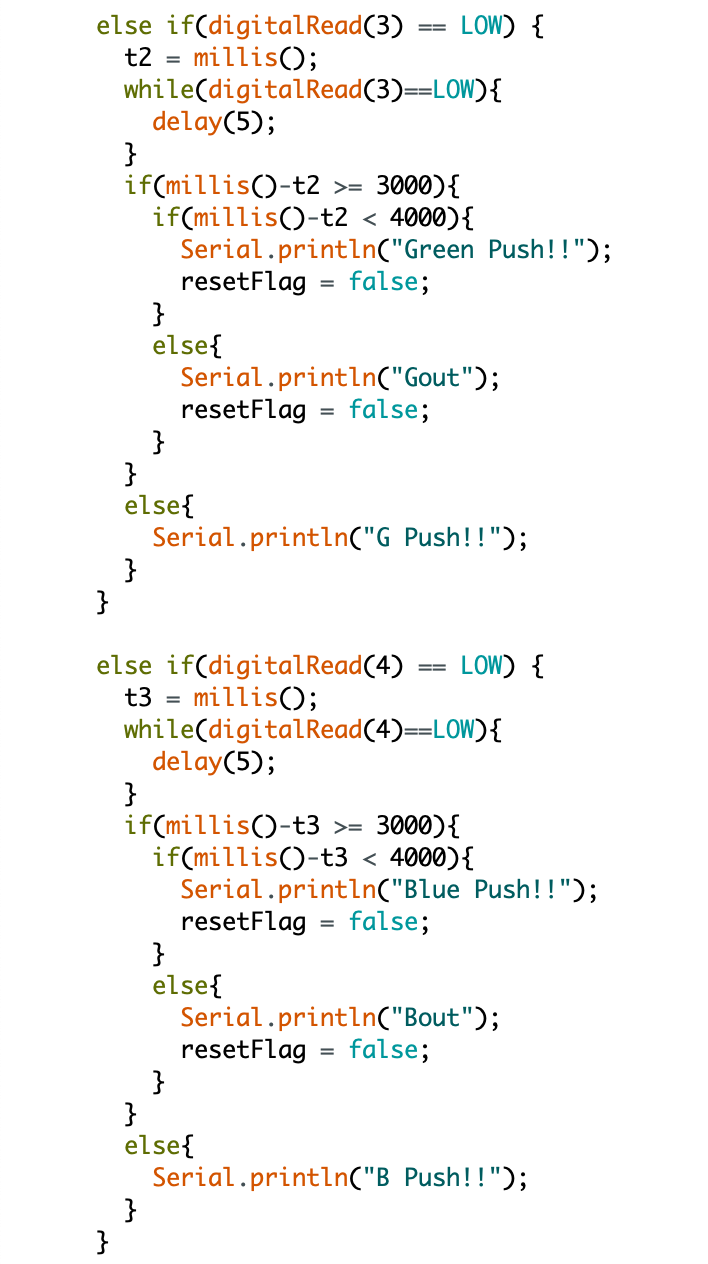

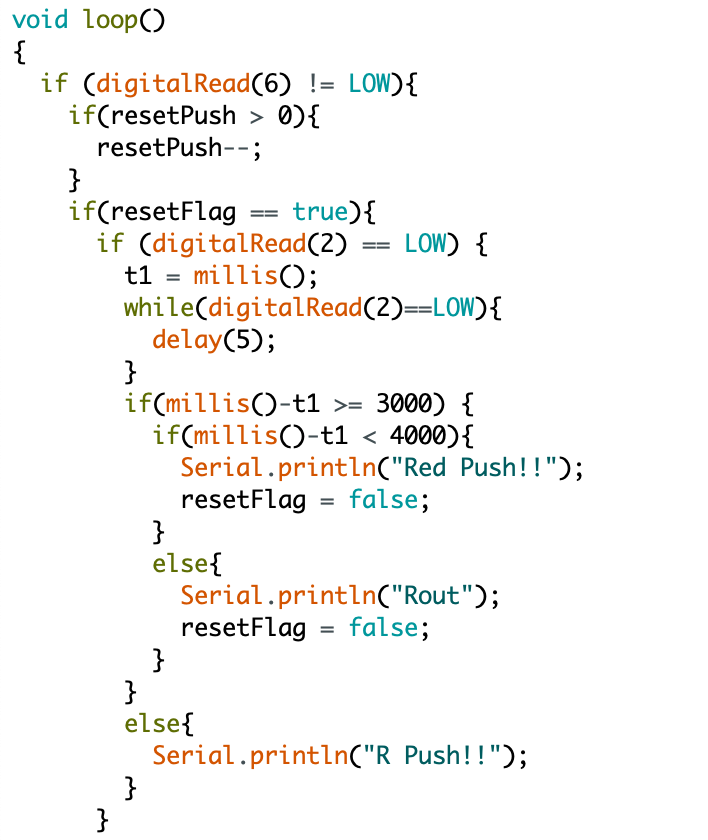

Arduino

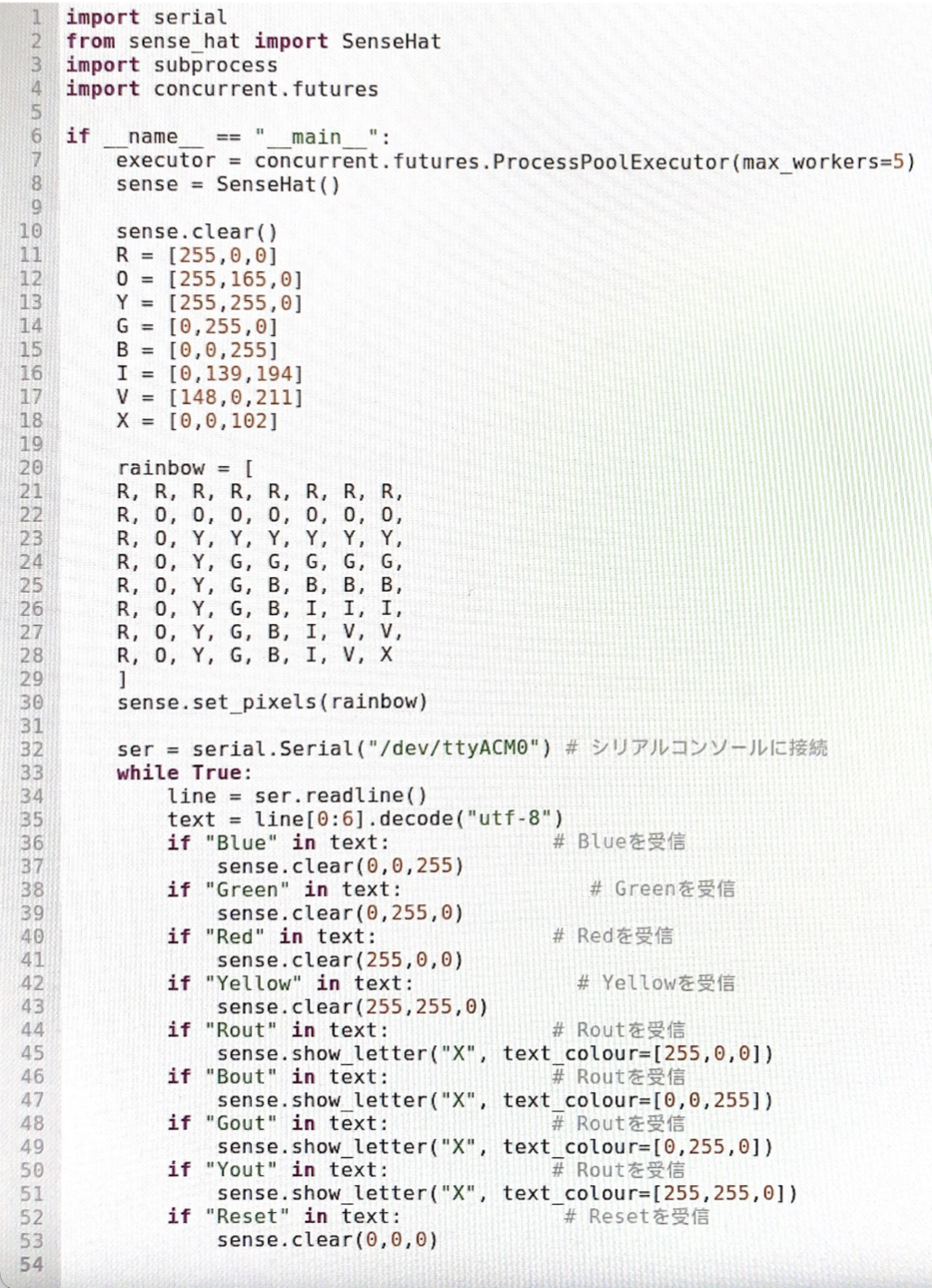

Raspberry Pi
